返回您的位置：首頁 → 產品中心 → 環境類 → 冷凝試驗箱
全國咨詢熱線：
18025196216 / 134 3097 9192一、冷凝試驗箱產品簡介
本冷凝試驗箱主要用于光纖互連裝置、電子、通訊、航天航空產品等在操作、存儲或運輸過程中可能發生的濕度和溫度變化對產品的影響性。樣品放置在試驗箱內，并經受相關規范中定義的若干溫度-濕度循環。在整個試驗過程中，對試樣的衰減進行監測。
二、符合標準
IEC 610300-2-48光纖互連裝置和無源元件，基本試驗和測量程序第2-48部分試驗-溫度-濕度循環中方法A試驗。
| 三、技術指標 | |
| 內箱尺寸 | 700×480×700mm（W*D*H） |
| 外箱尺寸 | 約1100×1400×1950mm（W*D*H）以實際尺寸為準 |
| 箱門 | 單開門 |
| 溫度范圍 | -10～+65℃ |
| 濕度范圍 | 90%～100%RH |
| 精度范圍 | 設定精度：溫度±0.01℃、濕度±1％R.H，指示精度：溫度±0.01℃、濕度±1％R.H |
| 溫度波動度 | ≤1℃ |
| 溫度均勻度 | ±2℃ |
| 溫度偏差 | ±2℃ |
| 濕度波動度 | ±3.0％RH |
| 濕度偏差 | ≤±5％RH |

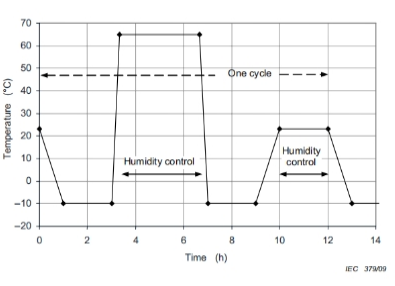

| 方法A循環試驗圖 |   |
| 23℃到-10℃ 1小時； | |
| -10℃停留2小時； | |
| -10℃～65℃20分鐘； | |
| 65℃，95%RH保留4小時； | |
| -10℃～23℃1小時； | |
| 23℃，95%RH濕度2小時完成一個循環 | |
| 四、結構系統 | ||
| 4.1使用材質 | 外壁材料：冷扎板烤漆 | |
| 內壁材料：SUS304不銹鋼板 | ||
| 絕熱材料：硬質聚氨酯發泡 | ||
| 4.2觀察窗 | 三層防爆鋼化玻璃視窗 |
|
| 4.3測試引線孔 | Φ50mm引線孔1個，帶蓋及軟塞，位于箱體左壁各 |
|
| 4.4樣品架 | 2PCS，SUS304不銹鋼材質，可調整間距置物軌道，樣品架可根據需要調節上下的位置，均勻承重 20KG/層。 |  |
| 4.5箱門 | 鉸鏈?zhǔn)絾伍_門，門框和門的邊沿安裝有電熱除霜裝置，防止做低溫試驗時門框和門的邊沿凝露、結霜。 |  |
| 4.6箱門合頁 | 不銹鋼材質，牢固、耐用 |  |
| 4.7護線套 | 回彈力強,耐壓縮不變形,在碰撞中有較好的緩沖保護作用,不易損壞外觀。 |  |
| 4.8密封膠條 | 箱門及邊框密封采用雙重硅橡膠條，耐高低溫， |  |
| 4.9照明燈 | 觀察窗頂部設照明燈1只，由大門外開關控制，觀察方便明了 |  |
| 4.10移動滑輪 | 采用4只移動式滑輪用于調整擺放位置與強力螺栓固定位置 |  |
| 五、制冷系統 | ||
| 5.1壓縮機 | 法國泰康壓縮機或德國比澤爾半密式壓縮機。 | |
| 5.2冷媒 | 非氟環保冷媒R404A R23,符合環保法規,安全無毒。 | |
| 5.3冷凝器 | 殼管式冷凝器(風冷式)。 | |
| 5.4蒸發器 | 高性能鰭片式自動負載容量調整,可長期使用低溫高濕條件不結霜。 | |
| 5.5其它附件 | 高精度膨脹閥、油分離器、干燥劑等等組件均使用國際知名品牌原裝進口。 | |
| 5.6冷媒流量控制 | 自動調整耗能輸出控制之冷凍系統。 | |
| 5.7制冷工藝 | 全面實施氮?dú)獗Ｗo(hù)焊接,雙級旋片泵抽真空,確保制冷系統內部清潔、可靠。 | |
| 壓縮機底部設計接水盤,冷凝水通過箱體后方排水管排至箱外。 | ||
| 六、溫濕度及除濕系統 | ||
| 6.1加熱管 | 電加熱，優質鎳鉻合金電加熱器，PID 脈沖調寬控制 |  |
| 6.2加濕器 | 采用外部加濕方式，加濕管用U型設計外加超溫探針孔 |  |
| 6.3加濕水箱 | 優質不銹鋼水箱 |  |
| 6.4傳感器 | 采用鉑金 PT100 溫濕度傳感器，精確度高。 |  |
| 6.5供水系統 | 加濕供水采用自動控制,且可回收余水,節水降耗 | |
| 6.6除濕系統 | 采用蒸發器盤管露點溫度層流接觸除濕方式 | |
| 6.7加濕/除濕系統完全獨立 | ||
| 七、控制系統 | ||
| 7.1溫度測量件 | 采用高精度A級PT100溫度傳感器進行溫度測量 | |
| 7.2控制器 | 采用MCGS可編程控制器(7寸真彩觸摸屏） | |
（開機顯示界面） | ||

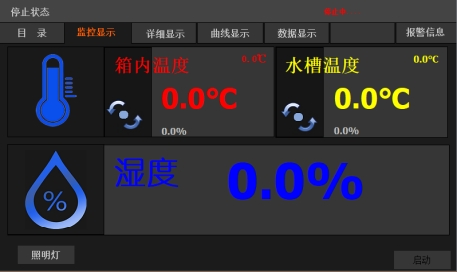

（濕度、溫度監控顯示界面） | ||
（詳細顯示界面） | ||
（曲線顯示界面） | ||
| 7.3溫、濕度測量采用高精度鉑金電阻 | 溫濕度過程控制調節儀，電腦由客戶自行準備。該控制儀采用液晶顯示觸摸屏，控制系統采用人機對話方式；具有自動、智能、人性化的設計?？刂葡到y(tǒng)采用兩路輸入、兩路輸出的控制方式，分別控制溫度和濕度，可顯示、設定試驗參數、程序曲線、工作時間、加熱器、制冷機組、風機的工作狀態。同時具有試驗程序自動運行及PID參數自整定功能；可自動組合加熱系統、加濕／除濕系統、制冷系統、循環風機、超溫報警等子系統工作，從而保證整個溫／濕度控制系統的高控制品質；控制系統還應具備自檢測、自診斷功能，自動進行故障顯示、報警。 | |
| 7.4溫／濕度過程控制調節儀主要性能指標 | 1)顯示方式：LCD液晶顯示，觸摸控制。中／英文界面可選。 | |
| 2)采樣時間：1次／S； | ||
| 3)圖形顯示：完整顯示設定及程序曲線。 | ||
| 4) 溫／濕度PV值再傳輸：該儀表具有兩路4～20mA模擬量輸出，同步傳輸溫度和濕度的顯示值。具有多種斷電恢復模式。 | ||
| 5)控制模式：定值控制、過程控制。 | ||
| 6）設備具有年、月、日及時間顯示，設備運行時間、程序段運行時間顯示。 | ||
| 7.5畫面顯示功能 | 溫濕度設定(SV)實際(PV)值直接顯示； | |
| 可顯示執行程序號碼、段次、剩余時間及循環次數,運轉時間顯示； | ||
| 程序編輯以及圖形曲線顯示；定點或程序動作狀態顯示 | ||
| 7.6控制分辨率 | 溫度: + 0.01℃；時間: 0.01min | |
| 7.7設定范圍 | 根據設備的溫度工作范圍調整(上限+5℃,下限-5℃)； | |
| 7.8運行方式 | 程序運行,定值運行 | |
| 7.9程序容量 | 定值運轉時間設定可達 9999 h 59 m(也可設定為持續運轉無時間設限)； | |
| 可使用的程序容量:最大120組,共99段；每段最長時間大于99小時. | ||
| 7.10設定方式 | 人機對話模式,采用觸摸式輸入、控制 | |
| 7.11通訊接口 | 可連接計算機顯示曲線,數據采集(電腦及打印機用戶自備) | |
| RS-232或USB接口之標準通信接口裝置,可與計算機(PC)同時聯機多機控制及管理 | ||
| 7.12斷電記憶功能 | 可設定斷電恢復模式為:熱起/冷起/停止 | |
| 7.13預約開機功能 | 可隨意設定開機時間,打開電源后時間到機臺自動運行 | |
| 7.14數據設定 | 內建程序目錄管理,便利各項試驗名稱及程序數據之建立,更改，查閱或運轉執行 | |
| 7.15操作鎖定 | 可鎖定啟停之功能條件,防止其它人員誤觸而影響實驗結果 | |
| 7.16異常追朔 | 可顯示異常故障之歷史數據 | |
| 7.17功率控制 | 采用三相固態過零觸發調功技術，控制可靠、無噪聲、無電網污染 | |
| 7.18主要電器組件 | 采用品牌斷路器、漏電保護器、交流接觸器、熱繼電器設備 | |
| 八、保護系統 | ||
| 8.1工作室 | 獨立式工作室超溫保護器；風機過熱保護 | |
| 8.2制冷系統 | 壓縮機超壓 ；壓縮機過流；壓縮機過熱 ；排氣溫度保護 | |
| 8.3電源系統 | 電源缺相及相序錯誤保護；漏電保護；加熱器超溫保護；加熱器短路等過流保護 | |
| 8.4外部保護 | 獨立于控制器之電子式超溫保護裝置一只 | |
| 8.5其他 | 試驗箱外殼接地保護 | |
| 九、設備使用條件 | ||
| 9.1周圍環境 | 設備擺放位置要預留好地漏或排水管接口，排水管用4分管，排水管的口與地面平整； | |
| 溫度：5℃～30℃，相對濕度：≤85%，氣壓：86kPA～106kPa； | ||
| 安裝場地應地面平整，通風良好。設備周圍無強烈振動,設備周圍無強電磁場影響； | ||
| 設備周圍無易燃、易爆、腐蝕性物質和粉塵。設備周圍留有適當?shù)氖褂眉熬S護空間 | ||
| 9.2接地保護 | 接地電阻≦4Ω | |
| 9.3使用電源 | AC 380V±10%(三相五線）；50Hz±10%； | |
| 以上電源需求請用戶配到機器控制箱處,客戶需自備一個本設備專用無熔絲開關； | ||
| 以上水源需求請配到機器主機處并連上主機； | ||
| 機器進入門口或通道電梯等,請確認是否能進入； | ||
| 本報價僅為機器的價格,不含機器外的電源線、水路配管工程費用。 | ||
十、主要配置清單
| 部件名稱 | 品牌 | 部件名稱 | 品牌 |
| 控制器 | MCGS觸摸屏 | 高低壓開關 | 丹麥丹佛斯 |
| 壓縮機 | 法國泰康 | 電磁閥 | 日本鷺宮 |
| 油分離器 | 美國艾默生 | 干燥過濾器 | 美國艾默生 |
| 變壓器 | 正泰 | 中間繼電器 | 日本歐姆龍 |
| 冷凍油 | 美國冰熊牌 | 時間繼電器 | 臺灣士研 |
| 冷凝器 | 奧佳/永強 | 制冷劑 | 美國杜邦 |
| 蒸發器 | 奧佳/永強 | 傳感器 | 科潤美 |
| 固態繼電器 | 臺灣陽明 | 交流接觸器 | 正泰 |
| 漏電斷路器 | 正泰 | 風機電機 | 雨田/三越 |
| 玻璃窗 | 慶強 | 風輪 | 雨田/三越 |
| 安全保護電器 | 臺灣士研 | 常用按鈕 | 上海紅波 |
| 相序保護器 | 正泰 | 電線電纜 | 成天泰 |
